淺談輕觸開關檢測系統的工作原理

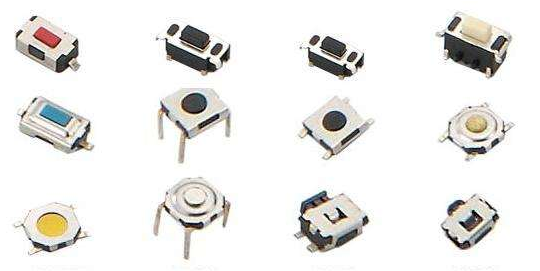

輕觸開關實際的生產過程中，流水線上只能對其做帶電檢測。由于生產工藝、機械設備以及人為操作等原因，不可避免的會有缺陷的產品產生，所以需要對它的外觀進行缺陷檢測。首韓針對外觀存在缺陷的問題，對原有的檢測設備進行改進，并加入圖像采集系統，基于機器視覺技術設計了全自動化的檢測裝置，該系統能實現輕觸開關帶電和外觀兩個工位的同時檢測。

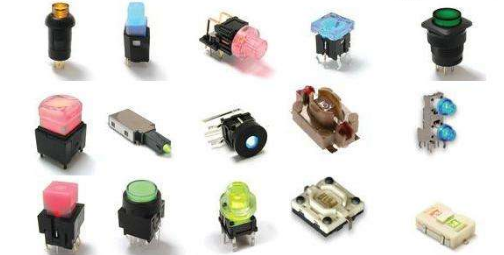

輕觸開關檢測系統工作原理：先對開關完成帶電檢測，待帶電檢測合格后基于機器視覺技術對輕觸開關的引腳缺陷檢測算法進行研究。若引腳缺失，該區域內的白色像素面積就會檢測不到或者明顯少與設定的標準閾值，認定該輕觸開關為不合格；若引腳上翹或引腳下翹，標定的引腳ROI區域內的像素面積會相應的減少，根據企業對輕觸開關外觀引腳的檢測需求，上翹或下翹引起區域內白色面積像素減少超過10％，就認定該輕觸開關為不合格；若引腳右移或引腳左移，二值化后的引腳區域會部分不在標定的ROI區域內，導致標定的引腳ROI區域內的白色像素面積也會相應的減少，根據生產焊工的經驗，若引腳的位置偏移原來位置的角度超過10度，引腳就容易斷，使用過程中也容易出現二次缺陷，規定標定的ROI區域內白色面積像素減少超過10％，認定輕觸開關為不合格。
綜合分析，只需對標定的四個引腳ROI區域內的白色像素進行面積統計，并與設定的標準閾值進行對比判斷來進行輕觸開關外觀引腳缺陷的檢測。
